一、系統簡介

電子痕跡物證采集分析系統作為虛擬基站的一項高級應用，是為公安“電子痕跡物證采集”辦案手段量身定作的偵控系統。本系統在城市各個交通關口、關鍵位置設置號碼采集設備，獲取盡可能多的過往手機號碼，建立相關的信息數據庫并進行分析，在發案后尚未有嫌疑目標的情況下，通過時間、號碼之間的“信息碰撞”發現嫌疑人，對于辦案工作的重要性不言而喻。

二、系統組成

電子痕跡物證采集分析系統有采集部分、傳輸部分、中心部分和應用部分組成。

采集部分。即是對前端手機、人、車輛信息的采集。對手機采集的信息包括SIM卡中的IMSI號碼以及手機中的IMEI號碼；對人主要是以圖像、視頻的采集方式采集人的體型、人臉、著裝等信息；對車主要是以圖像、視頻的采集方式采集車的車型、顏色、車牌等信息。采集信息需要在采集區域安裝采集設備，對手機信息的采集設備可分為固定式采集設備和便攜移動式采集設備，前者主要是安裝在學校、銀行、高速路口等重要位置進行固定區域信息采集，后者主要是根據用戶的需求，按需通過車輛到達現場進行信息采集。對人、車輛信息的采集是通過以攝像機探頭為采集設備進行固定區域采集，采集方式包括抓拍、錄像。

傳輸部分。即是對前端采集的信息通過網絡傳輸到中心平臺進行存儲、處理。傳輸部分主要是租用運營商建設的網絡，通過搭建專網實現數據的上傳。其中前端采集設備可根據現場環境的實際情況采取有線或無線的方式傳輸。

中心部分。即是對前端采集的信息進行接入、存儲、分析和管理。通過對采集的信息存儲時間不低于90天保存，便于事后檢索和取證。通過對采集的手機、手機卡、人、車輛信息進行分析，實現一機多卡、地圖軌跡、碰撞伴隨、人員布控等功能的應用。

應用部分。經過中心平臺對前端采集的信息進行分析處理后，可在電腦客戶端、手機客戶端呈現分析結果，提高工作人員的工作效率，達到快速分析、處理、應對事件的效果，同時為了保證分析結果的準確性，工作人員可調取原始數據進行人工分析，達到萬無一失的目的。

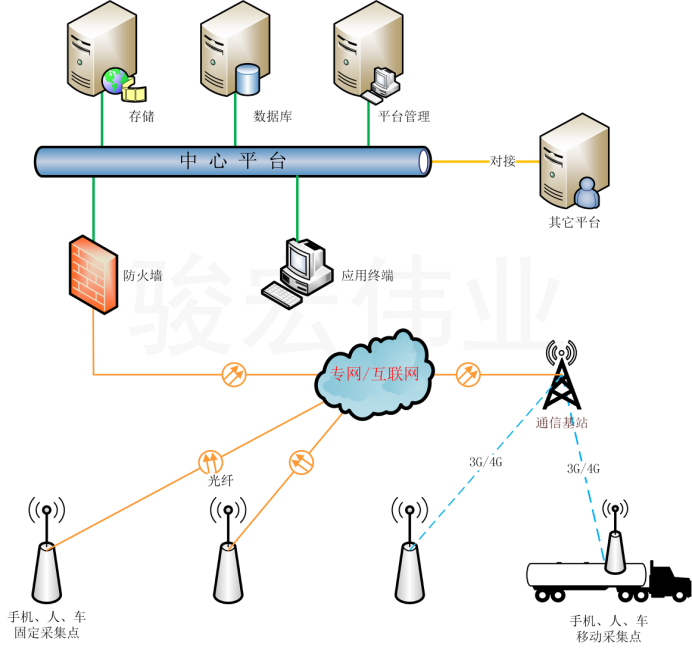

三、物理結構

四、邏輯結構

五、工作原理

1、手機信息采集原理

前臺采集設備主要的功能就是實時采集經停手機的相關信息(IMEI碼和IMSI碼)，并將采集到的數據傳輸到后臺數據處理中心。

移動臺（MS）從一個位置區移動到另一個位置區時，必須進行登記，開機空閑狀態的移動臺（MS）鎖定于一個已定義的無線頻率上，即某一小區的BCCH載頻上，當MS向遠離該小區基站的方向移動時，信號強度會減弱，當移動到兩小區理論邊界附近的某一點時，MS就會因信號強度太弱而決定轉移到鄰近小區的新的無線頻率上。為了正確選擇無線頻率，MS要對每一個鄰近小區的BCCH載頻的信號強度進行連續測量。當發現新的BTS發出的BCCH 載頻信號強度優于原小區時，MS將鎖定于這個新載頻，并繼續接收廣播消息及可能發給它的尋呼消息，MS根據接收到的尋呼消息作出相應的響應。前臺采集設備就是采用這種方式獲取移動設備的IMSI信息和IMEI信息。

前臺采集設備設置完成工作頻點能模擬該頻點發射小區信號，在設備附近形成一個覆蓋區域，當手機進入該覆蓋區域后會接收到采集器的信號，從而誘發手機啟動小區重選，前臺采集設備從手機響應的信息中提取出IMSI和IMEI信息。采集器發射的小區信號包含BCCH信道信息，手機一旦接收到該信息，將根據小區重選規則啟動小區重選，并在前臺采集設備模擬的信道上請求位置更新，前臺采集設備模擬基站信令要求手機上報IMSI和IMEI，從而獲取到手機的IMSI和IMEI。前臺采集設備在接收到所需的IMSI和IMEI后，將立即拒絕手機的位置更新請求，使手機返回原小區，手機同時記錄采集器的模擬小區頻點及位置區碼，不再嘗試接入此小區，通過上述過程一方面可以保證前臺采集快速獲取覆蓋區域內的手機信息，另一方面能保證對長時間駐留覆蓋區域的手機不會產生影響。

圖 手機信息采集原理圖

2、人、車輛信息采集原理

人、車輛信息采集，是通過攝像機對人、車輛進行抓拍和視頻錄像，并通過網絡傳輸到平臺實現數據信息分析。

通過中心監控平臺的分析，達到人臉識別、車輛識別，同時與手機信息比對，實現手機、手機號、人、車關聯，使達到跟蹤、尋跡的目的。

六、系統功能

采集功能

針對終端手機的IMSI(SIM卡號碼)、IMEI(機身碼)采集；針對采集區域的人、車輛信息采集

號碼捕捉率

號碼捕獲峰值速率：2000組/分鐘

移動捕捉率

手機快速移動捕獲率：≥95%，100Km/H

終端反應速度

移動終端回網時間：<5s

發射頻率

支持射頻發射功率調節，單載波從100mW～10W 8檔調節；監控小區覆蓋半范圍從10M～1000M，視不同發射功率和網絡環境而有所不同。

設備故障告警

駐波告警、過功率告警、掉電告警、射頻關閉告警等，支持掉電短信告警

遠程維護

設備配置管理、軟件升級等，維護手段包括后臺管理客戶端方式、Telnet方式等；支持無線環境檢測，頻點自適應；支持短信設備關閉、啟動操作

多條件查詢

可以通過限制條件進行查詢，查詢條件包括：時間、地點、設備號、IMSI、IMEI等, 查詢結果可導出為EXCEL文件。

實時告警

目標用戶被前端設備采集后，觸發短信和界面告警。

人員布控

輸入IMSI/IMEI/車牌號添加布控對象；人員布控表可以進行增、刪操作；可以設置特定對象出現后，將吿警短信發給哪一個或哪幾個警員，同時也可以觸發業務客戶端軟件告警提示。

地圖軌跡分析

在地圖上標記設備位置；

在地圖上可以刻畫出特定用戶的活動軌跡。

碰撞伴隨分析

分析指定的兩個號碼是否存在伴隨關系；

分析指定的號碼是與特定人、車是否存在伴隨關系；

分析哪些號碼與特定號碼存在伴隨關系。

一機多卡分析

分析出一個特定的手機(IMEI)曾經使用或正在使用哪些SIM卡(IMSI)。
