視頻監控系統
一、系統簡介
視頻監控是通過圖像、聲音對監控對象進行安全防范的重要手段之一。視頻監控系統發展劃分為第一代模擬視頻監控系統(CCTV),到第二代基于“PC+多媒體卡”數字視頻監控系統(DVR),到第三代完全基于IP網絡視頻監控系統(IPVS)。傳統的監控系統包括前端攝像機、傳輸線纜、視頻監控平臺。攝像機可分為網絡數字攝像機和模擬攝像機,可作為前端視頻圖像信號的采集。它是一種防范能力較強的綜合系統。視頻監控以其直觀、準確、及時和信息內容豐富而廣泛應用于許多場合。近年來,隨著計算機、網絡以及圖像處理、傳輸技術的飛速發展,視頻監控技術也有了長足的發展。
最新的監控系統可以使用智能手機實時查看,同時可對圖像進行自動識別、存儲和自動報警。視頻數據通過3G/4G/WIFI傳回控制主機(也可以是智能手機),主機可對圖像進行實時查看、存儲、回放、備份等操作,從而實現移動互聯的視頻監控。
二、詞條翻譯
NVR:網絡硬盤錄像機
IPC:網絡攝像機
DVR:數字視頻錄像機
三、系統組成

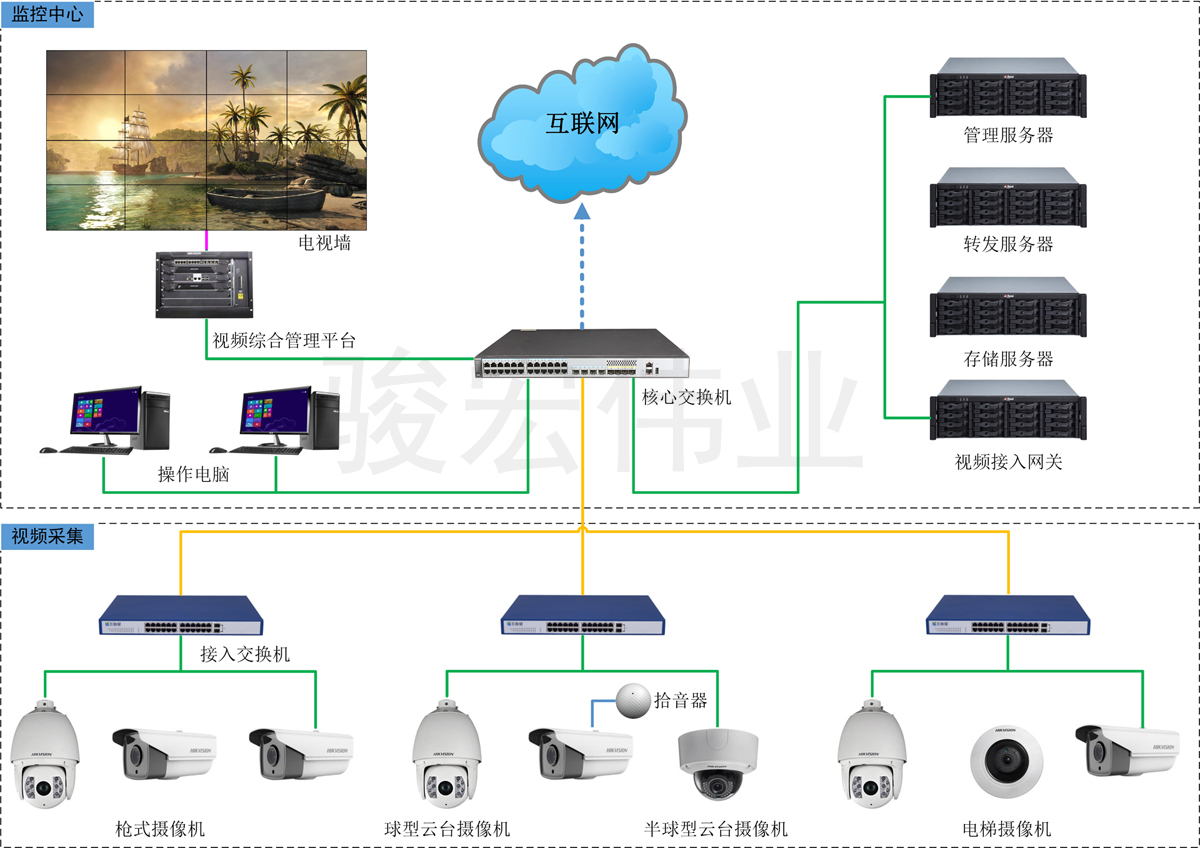

視頻監控按結構可分為前端、傳輸和中心這三大部分。前端部分主要有攝像機和固定攝像機的立桿、支架組成,傳輸部分主要由電源線、傳輸數據的線纜(視頻線/網線/光纖)、光纖收發器、交換機等設備設施組成,中心部分主要由NVR、操作電腦、顯示設備組成。下圖是網絡監控系統的基本拓撲圖。
四、工作原理
對于視頻監控系統,根據系統各部分功能的不同,整個視頻監控系統劃分為七層——表現層、控制層、處理層、傳輸層、執行層、支撐層、采集層。當然,由于設備集成化越來越高,對于部分系統而言,某些設備可能會同時以多個層的身份存在于系統中。
1、表現層
表現層是我們最直觀感受到的,它展現了整個視頻監控系統的品質。如監控電視墻、監視器、高音報警喇叭、報警自動駁接電話等等都屬于這一層。
2、控制層
控制層是整個視頻監控系統的核心,它是系統科技水平的最明確體現。通常我們的控制方式有兩種——模擬控制和數字控制。模擬控制是早期的控制方式,其控制臺通常由控制器或者模擬控制矩陣構成,適用于小型局部視頻監控系統,這種控制方式成本較低,故障率較小。但對于中大型視頻監控系統而言,這種方式就顯得操作復雜且無任何價格優勢了,這時我們更為明智的選擇應該是數字控制。數字控制是將工控計算機作為監控系統的控制核心,它將復雜的模擬控制操作變為簡單的鼠標點擊操作,將巨大的模擬控制器堆疊縮小為一個工控計算機,將復雜而數量龐大的控制電纜變為一根串行電話線。它將中遠程視頻監控變為事實、為Internet遠程監控提供可能。但數字控制也不是那么十全十美,控制主機的價格十分昂貴、模塊浪費的情況、系統可能出現全線崩潰的危機、控制較為滯后等等問題仍然存在。
3、處理層
處理層或許該稱為音視頻處理層,它將有傳輸層送過來的音視頻信號加以分配、放大、分割等等處理,有機的將表現層與控制層加以連接。音視頻分配器、音視頻放大器、視頻分割器、音視頻切換器等等設備都屬于這一層。
4、傳輸層
傳輸層相當于視頻監控系統的血脈。在小型視頻監控系統中,我們最常見的傳輸層設備是視頻線、音頻線,對于中遠程監控系統而言,我們常使用的是射頻線、微波,對于遠程監控而言,我們通常使用Internet這一廉價載體。值得一提的是,新出現的傳輸層介質——網線/光纖。大多數人在數字安防監控上存在一個誤區,他們認為控制層使用的數字控制的視頻監控系統就是數字視頻監控系統了,其實不然。純數字視頻監控系統的傳輸介質一定是網線或光纖。信號從采集層出來時,就已經調制成數字信號了,數字信號已趨成熟的網絡上跑,理論上是無衰減的,這就保證遠程監控圖像的無損失顯示,這是模擬傳輸無法比擬的。
5、執行層
執行層是我們控制指令的命令對象,在某些時候,它和我們后面所說的支撐層、采集層不太好截然分開,我們認為受控對象即為執行層設備。比如:云臺、鏡頭、解碼器、球等等。
6、支撐層
顧名思義,支撐層是用于后端設備的支撐,保護和支撐采集層、執行層設備。它包括支架、防護罩等等輔助設備。
7、采集層
采集層是整個視頻監控系統品質好壞的關鍵因素,也是系統成本開銷最大的地方。它包括鏡頭、監控攝像機、報警傳感器等等。
五、功能特點
視頻監控是安全防范系統的重要組成部分,它是一種防范能力較強的綜合系統。視頻監控以其直觀、準確、及時和信息內容豐富而廣泛應用于許多場合。近年來,隨著計算機、網絡以及圖像處理、傳輸技術的飛速發展,視頻監控技術也有了長足的發展。視頻監控技術在安全防范系統中占有重要的地位。它在實際應用中具有哪些突出特點?
1)視頻監控本身是一種主動的探測手段,它不同于一般光強探測的方式,是直接對目標的探測,同時、它可以把多個探測結果關聯起來,進行準確的判斷,因此、是實時動態監控的最佳手段。圖像技術可以實現安全防范系統的全部要素(探測、系統監控、周界和出入管理)。
2)其它技術系統有效的輔助手段,如防入侵報警系統的復核手段。在早期的安防系統中,電視監控的作用就是報警復核,由于成本高,只能在高安全要求的部位采用?,F在已是各種技術系統(報警、特征識別、建筑環境監控等)普遍采用的輔助技術。實時、真實、直觀的信息又是指揮決策的主要依據。
3)記錄信息的完整和真實性,信息的記錄和存貯是安防系統的基本功能要求,而它真正的價值所在是記錄信息的完整和真實。視頻監控系統所記錄的信息是安防系統中較完整和較真實的內容,是可以作為證據和為事后的調查提供依據的東西。這是其它技術系統作不到的。它不僅可以記錄事件發生時的狀態,還可以記錄事件發展的過程和處置的結果,為改進系統提供有意義的參考。
4)視頻監控系統可以和安全防范系統外的技術系統實現資源共享,成為其它自動化系統的一部分。如消防、樓宇管理。安全防范系統中可以與其它建筑自動化系統實現資源共享的只有電視監控。出入口系統可以和其它管理系統實現資源共享,但由于安全要求上的巨大差別,共享程度有限,而且效果也不太好。
5)視頻監控是安全防范系統技術集成、功能集成的核心,通常實現系統集成的途徑是:以一個子系統為核心進行功能的擴展,實現與其它子系統的功能聯動、形成統一的控制平臺(操作界面)。當前安防系統通用、成熟的集成方式是:以視頻監控系統(的中心設備,如視頻矩陣)為核心,實現與其它子系統(入侵探測和出入口控制)的功能聯動,如圖像切換、功能聯動,并建立一個綜合的人機交互界面(GUI)。以其它子系統為核心,也可以實現技術、功能的集成,但都不如前者合理、經濟。
6)視頻監控是對安全防范區域的日常業務工作影響較小的技術系統,安防系統的運行是與正常的業務工作交織在一起的,處理不當會互相干擾,如入侵探測系統的布、/撤防,出入口控制系統的身份識別對日常出入的影響。視頻監控系統由于其被動的工作方式,是一種對日常業務影響較小的系統。
六、應用范圍
視頻監控系統可廣泛應用在學校、公安、交通、小區、商場、酒店、廠區、道路等領域。
